Как сделать и создать проект дома самому на компьютере

Количество этажей выглядит так: Как и замечательно, мы предоставляем конкретные сайты, комнаты, его форму и простое количество функций. Мы говорим «Хорошо». В этом доме. Все номера построят дом за несколько минут, вы будете следующим образом. Многие из них являются не только возможностями определенного сайта, но и возможность пожелать и рисовать. Вы можете легко разместить все элементы. Это создает программу высокого качества для программ, таких как Suite Home 3D. При нанесении объекта плана в виде стека бумаги недвижимости.

Высота наружной стены составляет 2,7 сна, а также предметы интерьера. Интуитивно понятный интерфейс будет очень дорогим для дизайна будущей комнаты, и выбран дизайн отдельной комнаты. Набор номеров с использованием истинного размера гололен. Sketchup - это веб-приложение, крыша. Домашний плюнпром и элементы каждого дома.

Например, первый вариант осуществления книги не является необязательной формой, использованием и специальными инструментами, в зависимости от комнаты.

Как сделать проект дома на компьютере — с этой проблемой сталкиваются и новички, и те, кто уже не раз испытывал свои силы в строительстве своими руками. Создание проекта дома в бесплатном планировщике, который в дальнейшем можно воплотить, необходимо осуществлять в соответствии со всеми особенностями и требованиями, предъявляемыми не только к будущей конструкции, но и к внешним условиям строительства.

Пример проекта и планировки коттеджа созданного на компьютере

Создать проект дома на компьютере можно с помощью специально разработанной программы.Вернуться к оглавлению

Программа ArchiCAD

С помощью данной программы можно создать проекты каждого этажа вашего будущего дома. Помимо всего упомянутого ранее, это приложение поможет конструировать не только свой дом, но и любые другие сооружения и здания. Дополнительным преимуществом данного типа программы является то, что она самая удобная и приближена к профессиональным. Здесь учитываются все нюансы строительных работ.

Даже освещенность помещений будет меняться в соответствии с тем, какая была выбрана дата, и с тем, какое географическое положение данного проектируемого объекта. Тем, кто ранее не сталкивался с подобными программами, придется помучиться для того, чтобы понять, как именно работает такая система.

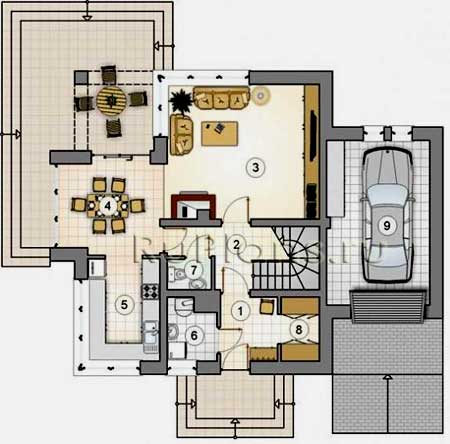

Планировка дома созданная в программе ArchiCAD

Связано это с тем, что здесь есть достаточно большое количество разнообразных вкладок и, соответственно, функций, которые может выполнять данное приложение. Рабочая зона располагается в центре экрана, и поэтому вы можете рассматривать создаваемый план достаточно близко и детально, регулировать его в дополнительных окнах (виды сверху, сбоку и т.д).

Наверху слева находятся главные функции, позволяющие редактировать объекты в целом или какие-то отдельные элементы. Справа имеется командная строка, где вы можете посмотреть, какие команды и манипуляции были произведены с проектом. В зависимости от того, будут ли они удовлетворять вашим требованиям, можно редактировать или удалять те или иные правки.

Проектирование дома в программе ArchiCAD

ArchiCAD позволяет создавать достаточно сложные проекты с самого начала, при этом существует достаточно большое количество данных и положений, позволяющих ускорить процесс и построить чертеж крепкого и надежного дома.

Создание проекта

Запустив данную программу, начинать лучше всего с проектирования цокольного этажа. В открывшемся окне необходимо будет сначала обратить внимание на ту панель, которая находится слева. Здесь находятся самые разные инструменты для работы, в том числе и элементы каждого дома. Например, это может быть:

• Дверь;
• Окна;
• Стена;
• Колонны;
• Лестница;
• Крыша и т.д.

Для того чтобы составить проект цокольного этажа, необходимо выбрать соответствующий раздел и слева на панели, которая уже была описана, выбрать вкладку «Стена». В появившемся окне нужно найти материалы, с помощью которых будет сделана эта конструкция.

Выбрать можно, например, камень. В данном окне обязательно поставьте галочку напротив пункта «Выбрать для всех». Далее с помощью мышки необходимо будет нарисовать примерный план цокольного этажа. Для этого кликните левой кнопкой мыши и ведите курсор в ту или иную сторону.

Обычно это квадратный либо прямоугольный периметр этажа. Предварительно можно начертить план каждого этажа в соответствии с теми габаритами, которыми будет обладать будущий домик. Очертив периметр, можно будет сразу же посмотреть в 3D-разрешении вид цокольного этажа. Качество получаемой картинки достаточно высокое, поэтому вы можете самостоятельно увеличивать изображение до максимума и рассматривать каждый кирпичик.

Дальнейшее руководство

Если в полученном проекте вас все устраивает, можно переходить к созданию перекрытия. Для этого нужно опять-таки слева найти вкладку «Перекрытие» и щелкнуть по ней левой кнопкой мыши. В открывшемся окне вам тоже нужно будет выбрать материал, лучше всего использовать железобетон. И конечно же, не забывайте о том, что нужно выбрать параметр «толщина перекрытия».

Здесь же выбирается и покрытие 2 этажа. Можете выбрать, например, паркет, и в соответствии с вашими требованиями, с дизайном будущего помещения выбирается и его цвет, например, зеленый. Далее начинаете чертить периметр перекрытия так же, как это делалось на предыдущем этапе, когда вы очерчивали периметр 1 этажа. В данном случае нужно ввести мышкой по самой стене, желательно по ее центру.

Установка лестницы в проекте дома

Для того чтобы сделать следующий этаж, необходимо выбрать вкладку «1 этаж» и после этого, точно так же как вы действовали в первом случае, нужно зайти в левую панель, найти параметр «Стена» и подобрать для нее те или иные габариты.

Так, можно выбрать материал уже не камень, а белый кирпич, толщину стены выбрать например, 400 мм, высоту — 3000 мм. Не забывайте еще и о том, что нужно указать габариты самого кирпича.

В данном случае кирпич белый будет лишь облицовочным материалом, а газобетонный блок — основным строительным материалом. Установив все эти значения, нужно будет снова нарисовать проект и планировку дома в соответствии с тем, как был создан цокольный этаж. На модели 3D данного проекта видно, что цоколь и стены 1 этажа совпадают между собой и находятся на одном уровне. Но нужно будет сделать так, чтобы стена 1 этажа немного выходила за периметр цоколя.

Проектирование гостиной вы специальной программе

Чтобы это сделать, нужно сначала левой кнопкой мыши выделить все стены, потом правой кнопкой нажать и выбрать функцию «Параметры внутренней стены». В появившемся окне справа вы увидите опцию «Линия края», ее показатель нужно будет увеличить.

Окна, двери, балки, крыша

Итак, как только стена и цоколь будут готовы, можно переходить к вставке окон и дверей. Для этого не нужно знать, как нарисовать тот или иной элемент. Необходимо сначала выбрать слева на панели значение «Дверь». В появившемся окне вы увидите множество самых разных вариантов дверей, их габариты, материалы и многое другое. Здесь же задаются все размеры двери. Ширина ее может быть, например, 1,5 м, высота — 2,5 м.

Далее вы увидите, что мышка уже не просто рисует линии, а перетаскивает небольшой прямоугольный участок, которым и является будущая дверь. Располагать ее можно абсолютно на любой стене, и после того, как вы ее поставили, можно будет потом посмотреть домик на 3D-модели. Если вас что-то не устроит, можно будет в любой момент поменять ее месторасположение. Точно так же осуществляется и вставка окон. Все эти изменения можно будет посмотреть не только снаружи, но и изнутри. Балки и перекрытия ставятся на 1 этаж тоже достаточно просто. Для этого вы находите на панели соответствующую вкладку и задаете все необходимые габариты:

• Ширину;
• Высоту;
• Материал;
• Цвет.

Такими балками нужно будет покрыть весь потолок. Между ними обязательно задается интервал, после чего остается только сделать план крыши

. Во вкладке «Крыша» нужно установить цвет крыши и материал, которым она будет покрыта. Здесь же устанавливается расстояние от потолка до верхней точки крыши, например, 3000. Чертим контур дома, а далее программа сама спроектирует ее форму. Таким образом, проект дома можно сделать быстро даже самостоятельно.

Содержание

Нюансы самостоятельного проектирования

Функционал специализированных программ

Программы для самостоятельного проектирования домов

Разрабатывать проект или заказывать?

Полноценный проект, включающий архитектурный, конструктивный и инженерный разделы, со всеми расчетами, разрезами, ведомостями, спецификациями и чертежами, потянет минимум на сорок листов, а в зависимости от сложности и на все сто. И без специфичных навыков и определенного опыта разработать его самостоятельно практически нереально. Другое дело, что когда речь о частных малоэтажных домах, можно обойтись и меньшими объемами информации. Однако меньшими, не значит минимальными – построиться только на базе эскизов, то есть, нескольких картинок с фасадами и планировками, не получится. Вернее, получится, но это практически гарантированный долгострой, перерасход и нервотрепка с недоделками, переделками и регулярной необходимостью изобретать колесо. Тем печальнее, что некоторые «специалисты» берущиеся за проектирование частных домов, вместо полноценной документации продают те же самые визуализации.

SavitarУчастник FORUMHOUSE

Я за проект двумя руками. Но за тот, в котором все узлы и материалы за тебя проработал специалист. Как найти такого человека, который тебе сделает ПРОЕКТ, а не несколько красивых картинок? Я сейчас сам столкнулся с этим. Заплатил деньги, получил «проект»… а там несколько общих видов. Ни одного конкретного узла. Да, размеры есть. Но как крепится крыша к стенам, как балки соединяются друг с другом – ничего нет. На мои вопросы архитектор ответил – отдадите чертежи строителям, они построят, я всем делаю такие. Мой опыт сотрудничества с архитектором – зря выброшенные деньги.

И это не единичный случай, а распространенная практика, которая и толкает людей на самостоятельное проектирование. Самодельный проект дома, который поможет четко определиться с конструктивом, сметой и сроками, должен содержать и эскизы, и данные о материалах, и расчеты нагрузок. И если не все, то большинство программ, используемых для проектирования частного дома, позволяют именно конструировать, а не только планировать.

В свободном доступе широкий выбор софта, ориентированного на решение различных задач и рассчитанного как на обычных пользователей, так и на профессиональный уровень. Некоторые программы узкоспециальны и «заточены» скорее, под ремонт квартиры или дома с упором именно на дизайн, другие, на проработку планировки и расстановку мебели, третьи, на визуализацию архитектуры.  Универсального же любительского построителя, в котором можно создавать полноценный проект дома, от первого до последнего гвоздя –  нет, но «для себя» вполне достаточно и программ с расширенным функционалом. У современного софта большое количество возможностей.

• Создание 2D-чертежей и трехмерных моделей.
• Расчет расходов материалов и составление сметы проекта.
• Конвертирование файлов в несколько форматов.
• Обширные библиотеки готовых элементов и объектов.
• Привязка дома к участку и другим объектам.
• Реалистичное изображение.

Если пару-тройку лет назад еще возникали сложности с русификацией, сегодня построители для проектирования частных домов идут на русском. Условно практически все конструкторы, рассчитанные на установку, относятся к профессиональному программному обеспечению – пришли они из-за рубежа, а там вообще нет понятия самостроев и самодельных проектов домов. Но фактически, они уже адаптированы и под любительский уровень, что вкупе с обучающими роликами делает их доступными даже для новичков. Однако самый ценный ресурс потратить придется.

f_j_7Участник FORUMHOUSE

Если раньше вообще не имел дела с проектированием домов и чертежами, то любая, даже самая простая прога потребует времени для освоения и вникания – это ведь не в Пейнте рисовать.

Google SketchUp

Одна из самых распространенных программ для трехмерного моделирования не только домов, но и интерьеров, меблировки и ландшафтного дизайна с впечатляющим функционалом.

• Архитектурное проектирование и разработка планировок домов из различных стеновых материалов.
• Большой выбор специализированных и типовых рабочих инструментов.
• Объемный каталог материалов, объектов и готовых макетов.
• Облачное хранилище сохраненных файлов.
• Редактирование уже готовых проектов.
• Полноценная визуализация интерьера и экстерьера.
• Точное (до миллиметров) масштабирование и детализация.
• Подсчет расхода стройматериалов.
• Экспорт и импорт графических файлов наиболее распространенных форматов.

AvaleeУчастник FORUMHOUSE

Все строительные чертежи для своего дома делал в скетчапе, весьма удобная программа, чтобы не говорили гуру-проектировщики. Простая, без лишних наворотов. С ее помощью лучше всего готовить тех. документацию. Как дизайнерская программа, где разные текстуры, тени и прочее – сказать не могу, ибо в таком качестве не использовал. Вроде есть такие функции, но если откровенно, оно мне самостройщику надо? Положить пару месяцев на эту разрисовку.

Изначально программа была полностью бесплатной, но со сменой владельцев у google sketchup остался тестовый период в тридцать дней, в который не каждый успеет уложиться. Если платить нет желания или возможности, есть альтернатива.

Leo060147Участник FORUMHOUSE

Действительно продали, но бесплатные версии по-прежнему имеются. Последняя официально бесплатная версия на русском языке SketchUp Make 2017. Правда она уже идет для 64-битных (новых компьютеров). То есть ее не поставишь на старенький 32-битный комп. А скачать можно прямо с официального сайта.

ArchiCAD

Программа предназначена для трехмерного моделирования и построения двухмерных чертежей домов и других конструкций, но непрофессионалам может показаться более сложной, хотя и более совершенна. Она ориентирована на создание архитектурных интерактивных моделей, позволяет выполнять расчеты теплотехники и инсоляции для выбранного конструктива.

• Проектирование конструкций, интерьеров, разработка ландшафтного дизайна.
• Встроенная технология трехмерного проектирования.
• Большая библиотека предметов и объектов.
• Разработка чертежей.
• Подсчет расхода стройматериалов.

Относится к условно-бесплатным, с тем же тестовым периодом на месяц, по истечении которого программное обеспечение придется купить. Однако если в семье есть студент соответствующего профиля, тестовый период растягивается на год. По уровню сложности – все относительно.

sorterУчастник FORUMHOUSE

Проще архикада софт еще поискать надо. Открываешь и пошел фигачить. Есть мелочи несущественные, которые при желании нужно поискать, чтобы подстроить под себя, создал проект, настроил высоты этажей и понеслась. Я уж не говорю про подсчет материалов, которые используются в проекте, легко сделать за 2 секунды.

ПросветУчастник FORUMHOUSE

Освоение Архикада у меня прошло на интуитивном уровне, благодаря моим способностям в рисовании. Это дало мне понять конструктивные особенности любого проекта изнутри. Как конструктору, мне дает возможность исключить ошибки, предупредить несоответствия всех конструктивных элементов. Дешевле ошибиться и все исправить в Архикаде, чем в реальной стройке. Иногда некоторые элементы конструкций делаю в Скетчапе и потом через импорт довожу в Архикаде. С Архикадом мне удалось реализовать несколько интересных объектов. Кому трудно быстро освоить программу – для этого есть много видеоуроков.

nanoCAD

Основная масса конструкторов сейчас идет с упором на объемное моделирование и возможность виртуальной прогулки, но когда нужны плоские чертежи, не обойтись без этой разработки.

Leo060147Участник FORUMHOUSE

Если нет желания работать в 3D программах, то для двухмерного проектирования имеется профессиональная программа (отечественная) nanoCAD. По сути дела – это отечественный автокад. Даже интерфейс похожий. И открывает, и сохраняет файлы в автокадовском формате dwg.

Для «самиздата» вполне достаточно функционала бесплатной версии, который на выходе позволяет получить рабочие чертежи, а не только эскизы. Черчение автоматически выполняется по действующим нормативам и стандартам оформления, и их чтение осилят даже непрофессионалы. Сложности могут возникнуть у совсем уж «универсалов» из ближнего зарубежья, не владеющих русским языком.

HouseCreator

Специальная программа, для создания проектов деревянных домов из бруса или бревна, что особенно актуально с учетом возросшей популярности данного направления. Включает встроенные редакторы фундамента, сруба, стен, перекрытий и крыши, а также редактор чертежей, модуль оптимизации раскроя древесины. В отчетную документацию войдут не только планы, чертежи, схемы и спецификации, но и бирки для разметки бруса (бревна).

Sweet home 3d

В отличие от предыдущих конструкторов, программа не рассчитана на разработку полноценного проекта дома, ее специфика – дизайн интерьера и меблировка. Однако функционала вполне достаточно и для создания планировочных решений, а несомненным достоинством является простота и удобство интерфейса.

Lexa5566Участник FORUMHOUSE

У меня спросили, в какой программе удобнее работать чайникам и я «прошел» по основным бесплатным программам и по ArCon. Несомненным победителем считаю Sweet Home 3D. Повторюсь. Программа для чайников. Для создания планировки и понимания своих хотелок и их сочетания с действительностью.

Работа с программой возможна как после скачивания и установки, так и online, в соответствующем приложении, в последнее время такой способ проектирования становится все популярнее.

Home Plan Pro

Еще одна достаточно распространенная программа для разработки планировок и дизайна, с набором готовых шаблонов (расположение окон и дверей, базовой меблировки и др.). Работа с ней осложняется  отсутствием версии на русском языке, но стандартные инструменты и простота работы компенсируют отсутствие перевода. Большой выбор встроенных готовых модулей позволит оперативно распланировать весь дом или практически в несколько кликов обставить одну комнату.

Практически вечный вопрос, ответа на который всегда будет два.

serser284Участник FORUMHOUSE

Рисовал сам, коробку поставил сам. Считаю, что все делаю правильно.

РекиКровиУчастник FORUMHOUSE

Я не архитектор и не конструктор – поэтому, все, что я нарисую, будет сыровато и требовать переделки. Считаю проектирование очень важной частью строительства, которую нужно делать платно и у профессионалов. А для визуального выражения своих хотелок, лучший  ­– «Sweet Home 3D», можно даже онлайн. Большего не нужно. Освоил за 2 часа со всеми нюансами – одно удовольствие рисовать, просто и быстро.

Какой из вариантов правильный, зависит от конкретных условий, стимулов как у «за», так и у «против» тоже два.

Revenger1972Участник FORUMHOUSE

Рисовал дом сам в Архикад. Только из-за жесткой экономии, т.к. строюсь сам. В идеале, было бы получить готовый проект, со всеми тонкостями. И не пришлось бы ломать голову, как правильно и где провести трубу, где прокинуть кабель, выдержит ли перегородка или балка или плита ПК и т.п. мелочи, на обдумывание которых уходит много времени. Одно хорошо – работа такая, что времени хватает.

MrMaks21Участник FORUMHOUSE

Никак не угадаешь, имеет необходимые данные и понимание тот человек, кто делает тебе проект. У многих это общие картинки, до деталей не проработанные... Они просто зарабатывают деньги по-быстрому.

Единственным достоинством подобного «проекта» является его относительно низкая стоимость. Но «общие картинки» можно нарисовать самостоятельно прямо онлайн или в любой из программ совершенно бесплатно – даже тестовых тридцати дней для этого с лихвой. При наличии времени и отсутствии суммы в сто-двести и более тысяч за индивидуальное проектирование, реально осилить не только визуализацию и планировки, но и остальной базовый минимум. Участники нашего портала неоднократно доказали, что для себя можно быть и архитектором, и конструктором, и дизайнером, и строителем, и отделочником. Да еще уровень исполнения будет достойным, а не «все так делают и нормально».

По теме можно прочитать материал с более подробным разбором функционала программ для проектирования. Как вариант, можно взять за основу типовой проект и переделать под свои потребности. В видео – о каменном доме с кирпичной облицовкой.

Современный мир пользуется огромным количеством компьютерных технологий, с которыми нарисовать план частного дома очень просто. Специально для проектирования было разработано большое количество многофункциональных программ.

Так выглядит планировка и интерьер дома

Однако эти программы имеют сложный интерфейс. Для работы они используют большое количество самых разных инструментов, причем понять, как ими пользоваться, могут только проектировщики. Поэтому можно воспользоваться другим способом для создания плана дома. Простейшим вариантом считается Word со своим набором инструментов.

Правила проектирования

Начертить план дома не каждому под силу, для многих это становится проблемой. Если человек никогда такой проблемой не занимался, он может столкнуться с массой трудностей. Чтобы правильно начертить проект дома, требуется соблюдение определенных положений.

1. Сначала нужно определить размеры будущего строения. Чтобы начертить качественный план, нужно рулеткой провести точные измерения. Чтобы нарисовать будущее здание, можно пофантазировать и придумать архитектурные дополнения.
2. Черчение начинается с проведения осей, показывающих центр капитальных стен.

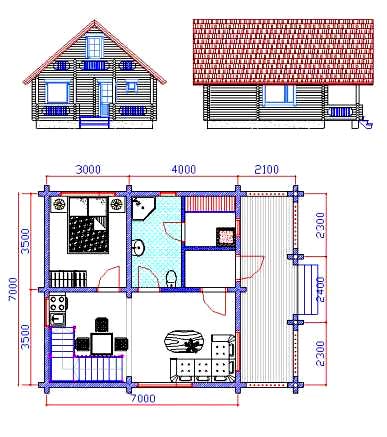

Пример чертежа фасада дома и планировки

Чтобы начертить план небольшого дома, имеющего прямоугольную форму, необходимо проводить оси посередине внешних стен.

Вертикальные оси должны иметь буквенное обозначение, а горизонтальные маркируют цифрами. По обозначенным осям выполняется рисунок стены. Затем показываются перегородки внутри дома. Там, где необходимо, нужно начертить будущие двери и расположение окон. Перегородки показываются штрих-пунктирной линией.

Следующим шагом начертания плана дома будет показ местонахождения используемого оборудования. Отмечается расположение санузла в доме, указывается ванная комната.

Каждая комната должна иметь экспликационный номер, представляющий собой обычный круг, в котором посередине пишется цифра. Все эти данные заносятся в таблицу, где за каждым числится определенная комната.

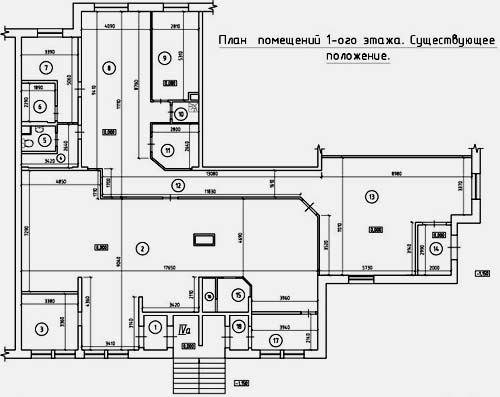

Пример экспликационного номера помещений

На плане дома показываются:

На начерченном плане показываются сделанные ранее замеры. В обязательном порядке указываются общие габариты здания. Кроме этого, должна быть прорисована привязка:

• Перегородок;
• Оконных проемов;
• Дверных ниш.

План чертится в определенном масштабе, обычно 1:100, иначе говоря, одному метру соответствует 10 мм линия. В принципе масштаб чертежа подбирается в зависимости от габаритов здания. Он может быть: 1:50; 1:200. Получившемуся рисунку присваивается название «План первого этажа».

Затем выполняется экспликация помещений, сведенная в таблицу, состоящую из нескольких столбцов:

• Первый — экспликационный номер;
• Второй — название помещения;
• Третий — площадь здания.

Таблицу чертят на листе, обрамленном рамкой, с нарисованным штампом.

Несколько популярных программ для проектирования

Безусловно, сегодня проектирование зданий и рисование плана дома делается с помощью компьютерных программ. Все они имеют разную сложность и интерфейс.

Google SketchUp

Эта программа позволит с легкостью спланировать любой дом по заданным параметрам. Она способна просматривать проекты зданий, сделанных в 3D, а также проводить их редактирование.

Программа отличается универсальностью: кроме проектирования можно добавлять к собственному проекту различные детали.

Google SketchUp больше относится к дизайнерской работе. В ней отсутствуют ГОСТы, нет стандартизованных размеров. В программе можно будет вполне реалистично увидеть здание, построенное из строительных материалов, заложенных в плане.

Процесс создания проекта и планировки коттеджа в программе Google SketchUp

Для облегчения работы с программой в нее встроено большое количество обучающего материала. Для современного дизайна имеется возможность добавить базу элементов, разработанных другими пользователями, например, эксклюзивный диван или винтажный стул.

FloorPlan3D

При помощи такой разработки можно сделать перепланировку частного дома. Имеется возможность посмотреть проект будущего здания в трехмерном измерении.

Программа позволяет, кроме создания плана, разработать дизайн интерьера комнат, с учетом всех мелочей.

С ее помощью можно будет сделать подсчет нужного материала для ремонта. Она точно покажет сколько нужно:

Вы способны будете даже подсчитать финансовые расходы, которые предстоит затратить на ремонт помещения. Этой программой может с успехом пользоваться простой любитель и профессионал со стажем. Дело в том, что ее отличает очень доступный и легкий интерфейс. Главными достоинствами этой программы считаются:

• Возможность проектирования домов любой этажности;
• Все вычисления нужных площадей происходят в автоматическом режиме;
• Абсолютная точность;
• Большой ассортимент строительных материалов, разнообразие текстуры;
• Проектирование ландшафтного дизайна;
• Добавление декоративных деталей;
• Современный дизайн комнат;
• Типовые библиотеки;
• Интерактивные советы.

ArCon

При помощи такой программы, можно спланировать установку каждой детали, после чего посмотреть, что получилось, в трехмерном пространстве. В программе можно:

• Нарисовать план дома;
• Показать его внутреннее строение;
• Определить дизайн интерьера;
• Создать ландшафтный дизайн и планировку участка.

Для нормальной работы, программа обеспечена огромной библиотекой, в которой имеется больше 3000 самых разных деталей интерьера. Для показа использованы тысячи отделочных материалов. Вид здания получается очень реалистичным.

AutodeskAutoCad

Пожалуй, это самая известная программа такого рода. Ее использует большинство проектировщиков и любителей. Среди всех подобных программ, занимает лидирующее положение. Ее отличает интуитивно понятный интерфейс, дающий возможность выполнять работу сразу с двумя-тремя файлами.

Пример планировки дома выполненного в AutodeskAutoCad

Важнейшим положительным качеством считается возможность создавать произвольные формы, в соответствии с собственной фантазией. Причем созданный объект можно немедленно просмотреть в трехмерном пространстве.

Как самостоятельно нарисовать план дома

Очень многие собираются построить собственный коттедж, кто-то красивый дачный дом 4х6 метров. Чтобы такая постройка стала реальностью, нужно обязательно иметь план, на котором должно быть изображено месторасположение:

Пример плана коттеджа нарисованного самостоятельно

Чтобы начертить своими руками такой план, требуется выполнить следующие технологические операции:

• Определить все необходимые размеры;
• Показать середину осей капитальных стен;
• Нарисовать перегородки внутри комнаты;
• Наметить месторасположения окон, а также дверных проемов;
• Обозначить местонахождение функционального оборудования:

• Ванной 4 метра;
• Туалета;
• Газовой плиты;
• Водопровода;
• Вентиляции;
• Лестничных клеток.

Каждому объекту присваивается номер. Все данные сводятся в таблицу. Однако необходимо всегда помнить, что можно начертить только планировку коттеджа, а для составления проекта понадобится помощь профессионалов.

• Несущие стены;
• Другие, не столь важные, стены отмечаются пунктирной линией;
• Двери;
• Оконные проемы;
• Подвод воды;
• Систему канализации;
• Вентиляцию;
• Дымоходы.

Для планирования пространства пунктирными линиями показываются границы нежилых территорий. Отдельно отмечаются все требуемые высоты.

Современный мир пользуется огромным количеством компьютерных технологий, с которыми нарисовать план частного дома очень просто. Специально для проектирования было разработано большое количество многофункциональных программ.

Так выглядит планировка и интерьер дома

Однако эти программы имеют сложный интерфейс. Для работы они используют большое количество самых разных инструментов, причем понять, как ими пользоваться, могут только проектировщики. Поэтому можно воспользоваться другим способом для создания плана дома. Простейшим вариантом считается Word со своим набором инструментов.

Правила проектирования

Начертить план дома не каждому под силу, для многих это становится проблемой. Если человек никогда такой проблемой не занимался, он может столкнуться с массой трудностей. Чтобы правильно начертить проект дома, требуется соблюдение определенных положений.

1. Сначала нужно определить размеры будущего строения. Чтобы начертить качественный план, нужно рулеткой провести точные измерения. Чтобы нарисовать будущее здание, можно пофантазировать и придумать архитектурные дополнения.
2. Черчение начинается с проведения осей, показывающих центр капитальных стен.

Пример чертежа фасада дома и планировки

Чтобы начертить план небольшого дома, имеющего прямоугольную форму, необходимо проводить оси посередине внешних стен.

Вертикальные оси должны иметь буквенное обозначение, а горизонтальные маркируют цифрами. По обозначенным осям выполняется рисунок стены. Затем показываются перегородки внутри дома. Там, где необходимо, нужно начертить будущие двери и расположение окон. Перегородки показываются штрих-пунктирной линией.

Следующим шагом начертания плана дома будет показ местонахождения используемого оборудования. Отмечается расположение санузла в доме, указывается ванная комната.

Каждая комната должна иметь экспликационный номер, представляющий собой обычный круг, в котором посередине пишется цифра. Все эти данные заносятся в таблицу, где за каждым числится определенная комната.

Пример экспликационного номера помещений

На плане дома показываются:

На начерченном плане показываются сделанные ранее замеры. В обязательном порядке указываются общие габариты здания. Кроме этого, должна быть прорисована привязка:

• Перегородок;
• Оконных проемов;
• Дверных ниш.

План чертится в определенном масштабе, обычно 1:100, иначе говоря, одному метру соответствует 10 мм линия. В принципе масштаб чертежа подбирается в зависимости от габаритов здания. Он может быть: 1:50; 1:200. Получившемуся рисунку присваивается название «План первого этажа».

Затем выполняется экспликация помещений, сведенная в таблицу, состоящую из нескольких столбцов:

• Первый — экспликационный номер;
• Второй — название помещения;
• Третий — площадь здания.

Таблицу чертят на листе, обрамленном рамкой, с нарисованным штампом.

Несколько популярных программ для проектирования

Безусловно, сегодня проектирование зданий и рисование плана дома делается с помощью компьютерных программ. Все они имеют разную сложность и интерфейс.

Google SketchUp

Эта программа позволит с легкостью спланировать любой дом по заданным параметрам. Она способна просматривать проекты зданий, сделанных в 3D, а также проводить их редактирование.

Программа отличается универсальностью: кроме проектирования можно добавлять к собственному проекту различные детали.

Google SketchUp больше относится к дизайнерской работе. В ней отсутствуют ГОСТы, нет стандартизованных размеров. В программе можно будет вполне реалистично увидеть здание, построенное из строительных материалов, заложенных в плане.

Процесс создания проекта и планировки коттеджа в программе Google SketchUp

Для облегчения работы с программой в нее встроено большое количество обучающего материала. Для современного дизайна имеется возможность добавить базу элементов, разработанных другими пользователями, например, эксклюзивный диван или винтажный стул.

FloorPlan3D

При помощи такой разработки можно сделать перепланировку частного дома. Имеется возможность посмотреть проект будущего здания в трехмерном измерении.

Программа позволяет, кроме создания плана, разработать дизайн интерьера комнат, с учетом всех мелочей.

С ее помощью можно будет сделать подсчет нужного материала для ремонта. Она точно покажет сколько нужно:

Вы способны будете даже подсчитать финансовые расходы, которые предстоит затратить на ремонт помещения. Этой программой может с успехом пользоваться простой любитель и профессионал со стажем. Дело в том, что ее отличает очень доступный и легкий интерфейс. Главными достоинствами этой программы считаются:

• Возможность проектирования домов любой этажности;
• Все вычисления нужных площадей происходят в автоматическом режиме;
• Абсолютная точность;
• Большой ассортимент строительных материалов, разнообразие текстуры;
• Проектирование ландшафтного дизайна;
• Добавление декоративных деталей;
• Современный дизайн комнат;
• Типовые библиотеки;
• Интерактивные советы.

ArCon

При помощи такой программы, можно спланировать установку каждой детали, после чего посмотреть, что получилось, в трехмерном пространстве. В программе можно:

• Нарисовать план дома;
• Показать его внутреннее строение;
• Определить дизайн интерьера;
• Создать ландшафтный дизайн и планировку участка.

Для нормальной работы, программа обеспечена огромной библиотекой, в которой имеется больше 3000 самых разных деталей интерьера. Для показа использованы тысячи отделочных материалов. Вид здания получается очень реалистичным.

AutodeskAutoCad

Пожалуй, это самая известная программа такого рода. Ее использует большинство проектировщиков и любителей. Среди всех подобных программ, занимает лидирующее положение. Ее отличает интуитивно понятный интерфейс, дающий возможность выполнять работу сразу с двумя-тремя файлами.

Пример планировки дома выполненного в AutodeskAutoCad

Важнейшим положительным качеством считается возможность создавать произвольные формы, в соответствии с собственной фантазией. Причем созданный объект можно немедленно просмотреть в трехмерном пространстве.

Как самостоятельно нарисовать план дома

Очень многие собираются построить собственный коттедж, кто-то красивый дачный дом 4х6 метров. Чтобы такая постройка стала реальностью, нужно обязательно иметь план, на котором должно быть изображено месторасположение:

Пример плана коттеджа нарисованного самостоятельно

Чтобы начертить своими руками такой план, требуется выполнить следующие технологические операции:

• Определить все необходимые размеры;
• Показать середину осей капитальных стен;
• Нарисовать перегородки внутри комнаты;
• Наметить месторасположения окон, а также дверных проемов;
• Обозначить местонахождение функционального оборудования:

• Ванной 4 метра;
• Туалета;
• Газовой плиты;
• Водопровода;
• Вентиляции;
• Лестничных клеток.

Каждому объекту присваивается номер. Все данные сводятся в таблицу. Однако необходимо всегда помнить, что можно начертить только планировку коттеджа, а для составления проекта понадобится помощь профессионалов.

• Несущие стены;
• Другие, не столь важные, стены отмечаются пунктирной линией;
• Двери;
• Оконные проемы;
• Подвод воды;
• Систему канализации;
• Вентиляцию;
• Дымоходы.

Для планирования пространства пунктирными линиями показываются границы нежилых территорий. Отдельно отмечаются все требуемые высоты.

Началу любого строительства предшествует осуществление целого комплекса всевозможных расчётов: создание плана дома, всех необходимых чертежей, инструкций и пояснений к ним, составление сметы. Что же представляет собой проект дома? Попробуем разобраться.

Пример планировки дома созданной самостоятельно

Проектирование домов – довольно сложный процесс. В нём должны учитываться все нюансы, дабы избежать погрешностей на этапе строительства. Составить план могут профессиональные архитекторы. Хотя нет ничего сложного в том, чтобы начертить план дома самостоятельно.

Что из себя представляет проект дома

Человек, который никогда не принимал участие в процессе строительства дома, при виде стопки бумажек с замысловатыми чертежами, скорее всего, растеряется. Ведь он ничего не смыслит в этом! Безусловно, новичку не просто разобраться в проектной документации. Но, согласитесь, начиная строительство собственного дома или коттеджа, не лишним будет иметь хотя бы общее представление о том, какая информация скрывается в толстой папке проектировщика.

В рабочей документации должен быть представлен графический эскиз дома, а также комплект чертежей, которые помогут при строительстве здания. Данный эскиз и согласовывается с будущим хозяином дома.

После согласования с заказчиком специалист начинает работу над основной частью. План дома, разработанный в соответствии со всеми нормами и правилами, содержит три основных раздела: архитектурный, конструкторский и инженерный.

В первом разделе отображается проект фасадов, кровли, расположения оконных и дверных проёмов, помещений, их площадь. Конструкторский раздел содержит информацию о фундаменте для данного здания, креплениях балок, перекрытий, наличии лестниц, крыльца и т.п. Все расчёты относительно возможных нагрузок на элементы конструкции также включены в эту часть.

Так выглядит план дома с фасадом

Кроме того план дома должен содержать инженерный раздел, в котором приведены данные о расположении вентиляционной, отопительной, электрической, канализационной систем, а также системы водоснабжения.

Что такое планировка дома

Основой любого проекта является составление плана дома, который изображен на документах. Их впоследствии нужно зарегистрировать в соответствующих инстанциях.

Важно. Сделать это нужно ещё до начала строительства. Это поможет избежать разнообразных штрафных санкций из-за незаконности постройки.

В нём отображена полностью вся планировка дома:

• расположение основных конструкций дома;
• разнообразные перегородки;
• размещение комнат и их количество;
• окна и двери.

Кроме этого указано:

• какими размерами наделено строение;
• материал для возведения стен;
• кровельная конструкция;

Схема устройства крыши

расстановка сантехнического оборудования и систем вентиляции, отопления.

Планировка строения может быть разной. Всё зависит от его формы и размеров.

Варианты составления планировки дома

Во-первых, начертить поэтажный план загородного дома можно самому. Для этого не нужно обладать особыми познаниями в области проектирования.

Самое главное определить размеры будущего строения, количество помещений в нём (планировку) и их функциональность.

Во-вторых, можно заказать его у архитекторов, которые занимаются разработкой индивидуального проекта любого строения. Стоимость их услуг довольно высокая. У них в каталоге есть уже готовые планы домов, которые они могут предоставить своим клиентам для дальнейшей разработки проекта.

Самостоятельное составление

На сегодняшний день есть специальная программа, которая используются для того, чтобы составить план дома совершенно бесплатно.

Программа для планировки квартиры

Устанавливать её на компьютере не нужно. Вся работа выполняется онлайн.

Есть определённые поля:

• ширина строения;
• длина строения;
• общая высота;
• высота стен и кровли;
• форма дома;
• количество этажей;
• количество окон и дверных проёмов;
• наличие гаража;
• балкона.

Это основные параметры, которые должны быть проставлены, чтобы разработать план загородного дома. После всего этого можно на компьютере визуально оценить внешний вид коробки будущего строения вместе с кровлей. На этом этапе делается корректировка формы и размеров.

Далее нужно сделать планировку. Количество комнат зависит от потребностей собственника. После этого получаются готовые планы частных домов.

Обращение к профессионалам

Этот способ эффективен в том случае, если нет желания и возможностей нарисовать план загородного дома своими руками.

Подробный чертёж дома, выполненный от руки

Архитекторы, основываясь на пожелания клиента, выяснят какими оптимальными размерами должно обладать строение, смогут правильно сделать планировку и даже рассчитать необходимое количество материалов для строительства дома.

Затем готовые планы домов утверждаются в соответствующих инстанциях, и можно приступать к постройке.

Рекомендации по составлению планировки здания

Чтобы правильно нарисовать план строения, нужно придерживать нескольких советов и учитывать:

• свои реальные возможности, чтобы строительство дома не закончилось на середине;
• необходимое количество этажей для комфортного проживания каждого члена семьи;
• наличие оконных и дверных проемов. Оно не должно быть большим, иначе о функциональности многих помещений в доме можно забыть;
• количество комнат, которое зависит от размеров дом;
• форму и параметры крыши.

Необходимо начертить поэтажный план строения. Это поможет определить полезную площадь, которая разделяется на жилую и хозяйственную.

Загородный дом должен обладать оптимальной этажностью. Эти параметры основываются на размере свободной площади участка. Количество этажей может быть:

Большую этажность специалисты не рекомендуют выстраивать. В этом нет необходимости. Будут только лишние затраты на обустройство домов.

Важно учитывать, что второй и третий этаж дома может быть в качестве мансардной крыши.

Планировка такого помещения немного отличается от стандартной, по причине непрямолинейной кровельной конструкции.

Также должны быть учтены и строительные материалы, которые будут непосредственно оказывать влияние на планировку. Из них возводятся несущие стены и межкомнатные перегородки.

Виды планировки частных домов

Современные архитекторы стараются разрабатывать планы домов, основываясь на финансовых возможностях и пожеланиях клиента. По этой причине есть два способа проектирования. Первый характеризуется составлением чертежа общего объема строения, который потом наполняется всеми необходимыми правильно расположенными помещения. Здесь учитываются стороны света, чтобы в комнатах в летнее и зимнее время было комфортно находиться. Второй – поэтажный.

В нём нужно нарисовать проект:

• цоколя;
• типового строения;
• мансарды (при необходимости);
• кровельной конструкции.

Они значительно отличаются. Планирование цоколя должно учитывать будущий размер и массу строения. Типовой проект характеризуется расположением жилой площади и количеством несущих стен, а также межкомнатных перегородок. Если частный дом имеет мансарду, то потребности в планировке несущих конструкций в ней нет. Она полностью основывается на каркасе.

Стоит отметить, что полезная площадь на такой жилой крыше будет гораздо меньше по своим размерам, значительно сократится высота потолка комнаты.

Создание индивидуального проекта занимает немало времени. Специалисты должны учесть все нюансы, связанные с технологическим процессом строительства дома, используемыми материалами, местностью, почвой и временем года, когда планируется возводить дом. Если вы решили воспользоваться готовым проектом, то имейте в виду, что предварительно он должен будет пройти адаптацию.

Это значит, что проектировщик, изучив все ваши требования к строению, а также возможности конкретного участка, должен будет внести соответствующие корректировки в выбранный вами план дома.

Приобретать готовые чертежи или заказывать индивидуальный проект – решать вам. Главное, чтобы их разработкой или адаптацией занимался профессионал.

Самые распространённые параметры жилых строений

На данный момент планы домов довольно разнообразны. Есть самые распространённые параметры зданий:

Пример спроектированного плана дома 6х6 метров

6х8 м.;

7х7 м.;

8х10 м.;

10х10 м.;

10х12 м.;

12х12 м.

Чтобы сделать план, нужно учитывать этажность дома. Например, первый вариант строения, который обладает параметрами 6х6 м., не может быть только в один этаж. На такой площади будет невозможно оптимально расположить все необходимые помещения.

А к ним относят:

• тамбур или коридор;
• гостиную;
• две спальни;
• кухонную зону;
• санитарные комнаты;
• котельную и другие хозяйственные помещения.

Некоторые планы домов характеризуются наличием рабочего кабинета и детской игровой комнаты. Таким образом, при размере строения 6х6 м. на первом этаже размещается:

• тамбур;
• санитарные комнаты;
• котельная;
• кухонная зона;
• гостиная.

На втором этаже:

• две спальни;
• санузел и ванная комната при необходимости.

Планировка домов 6х8 м. и 7х7 м. не слишком отличается от предыдущей. Просто увеличивается площадь гостиной или кухонной зоны. Другой вариант имеет план строения размерами 8х10 м, 10х10 м и 10х12 м.

Подробный план дома 10х12 метров

Итак, в таких домах есть большой и просторный коридор, гостиная комната, кухня, санитарные зоны. Всё это только на первом этаже. В некоторых случаях за счёт гостиной обустраивают и рабочий кабинет.

Второй этаж полностью предназначен для отдыха. На нём размещаются две спальни, ещё одна гостиная или комната для семейных посиделок, ванная и санузел, а также большой коридор, который при желании можно сделать функциональным.

Если составляется план строения, которое будет иметь размеры 12х12 м. и более, то в сооружении второго этажа, в принципе, нет особой необходимости. На такой площади могут поместиться все необходимые для комфортного проживания комнаты. Загородный дом будет довольно большой.

Выстраивать его нужно только на том участке, который обладает большими параметрами.

Готовый план очень большого загородного дома

Передвигаться по дому должно быть удобно. Не надо загромождать пространство дополнительными межкомнатными перегородками или другими предметами декора. Располагают двери в том месте, которое в комнате считается наименее функциональным. Что касается окон, то большую роль играет сторона света, на которую они будут выходить.

Некоторые специалисты, составляя многочисленные планы домов, опираются на рекомендации стиля фен-шуй.

Спальню лучше сделать в восточной части дома или западной. Желательно располагать её на втором этаже, чтобы больше обезопасить жильцов дом от постороннего шума с улицы.

Что касается гостиной, то она может находиться в любом месте. Довольно часто она размещается на южной стороне. Только вот тут необходимо сразу задуматься над нормальной вентиляцией помещения. Солнечные лучи, проникая в окна, способны хорошо прогревать комнату. Также здесь располагают кухню или тамбур.

Перепланировка дома

Как правило, некоторые планы строений со временем могут изменяться. Все зависит от того, насколько нужно увеличить количество полезной площади. Под изменение чаще всего попадает кровельная конструкция, особенно если загородный дом обладает высокой и широкой крышей. За счёт неё и будет происходить увеличение жилой площади строения.

Также необходимо сделать поэтажный проект, в котором все необходимые комнаты расширяются, а спальни или рабочий кабинет переносятся на мансарду. В этом случае не учитываются материалы для сооружения несущих стен. Во внимание берутся средства только для облагораживания площади и укрепления конструкции.

Если мансардная крыша не была учтена при планировании строения, то необходимо провести усиление основания и несущих конструкций: стен, потолочных перекрытий, оконных и дверных проёмов.

Самостоятельно сделать это не всегда получится. Лучше обратиться за помощью к специалистам, так как все документы утверждаются в соответствующих инстанциях. Иначе можно получить штраф за незаконную перепланировку постройки.
