§ 82. Выполнение разрезов на чертеже

Изображение предмета, мысленно рассеченного одной или несколькими плоскостями, называют разрезом. Мысленное рассечение предмета относится только к данному разрезу и не влечет за собой изменения других изображений того же предмета. На разрезе показывают то, что получается в секущей плоскости и что расположено за ней.

Разрезы применяются для изображения внутренних поверхностей предмета, чтобы избежать большого количества штриховых линий, которые могут перекрывать друг друга при сложном внутреннем строении предмета и затруднять чтение чертежа.

Чтобы выполнить разрез, необходимо: в нужном месте предмета мысленно провести секущую плоскость (рис. 173, а); часть предмета, находящегося между наблюдателем и секущей плоскостью, мысленно отбросить (рис. 173, б), оставшуюся часть предмета проецировать на соответствующую плоскость проекций, изображение выполнить или на месте соответствующего вида, или на свободном поле чертежа (рис. 173, в); плоскую фигуру, лежащую в секущей плоскости, заштриховать; при необходимости дать обозначение разреза.

В зависимости от числа секущих плоскостей разрезы разделяются на простые — при одной секущей плоскости, сложные — при нескольких секущих плоскостях.

Рис. 173

В зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций разрезы разделяются на:

горизонтальные — секущая плоскость параллельна горизонтальной плоскости проекций;

вертикальные — секущая плоскость перпендикулярна горизонтальной плоскости проекций;

наклонные — секущая плоскость составляет с горизонтальной плоскостью проекций угол, отличный от прямого.

Вертикальный разрез называют фронтальным, если секущая плоскость параллельна фронтальной плоскости проекций, и профильным, если секущая плоскость параллельна профильной плоскости проекций.

Сложные разрезы бывают ступенчатыми, если секущие плоскости параллельны между собой, и ломаными, если секущие плоскости пересекаются между собой.

Разрезы называются продольными, если секущие плоскости направлены вдоль длины или высоты предмета, или поперечными, если секущие плоскости направлены перпендикулярно длине или высоте предмета.

Местные разрезы служат для выявления внутреннего строения предмета в отдельном ограниченном месте. Местный разрез выделяется на виде сплошной волнистой тонкой линией.

Правилами предусмотрено обозначение разрезов.

Рис. 174

Рис. 175

Положение секущей плоскости указывают разомкнутой линией сечения. Начальные и конечные штрихи линии сечения не должны пересекать контур соответствующего изображения. На начальном и конечном штрихах нужно ставить стрелки, указывающие направление взгляда (рис. 174). Стрелки должны наноситься на расстоянии 2...3 мм от внешнего конца штриха. При сложном разрезе штрихи разомкнутой линии сечения проводят также у перегибов линии сечения.

Около стрелок, указывающих направление взгляда с внешней стороны угла, образованного стрелкой и штрихом линии сечения, на горизонтальной строке наносят прописные буквы русского алфавита (рис. 174). Буквенные обозначения присваиваются в алфавитном порядке без повторений и без пропусков, за исключением букв И, О, X, Ъ, Ы, Ь.

Сам разрез должен быть отмечен надписью по типа «А — А» (всегда двумя буквами, через тире).

Если секущая плоскость совпадает с плоскостью симметрии предмета, а разрез выполнен на месте соответствующего вида в проекционной связи и не разделен каким-либо другим изображением, то для горизонтальных, вертикальных и профильных разрезов отмечать положение секущей плоскости не нужно и разрез надписью не сопровождать. На рис. 173 фронтальный разрез не обозначен.

Простые наклонные разрезы и сложные разрезы обозначают всегда.

Рассмотрим характерные примеры построения и обозначения разрезов на чертежах.

На рис. 175 выполнен горизонтальный разрез «А — А» на месте вида сверху. Плоская фигура, лежащая в секущей плоскости,— фигура сечения — заштрихована, а видимые поверхности, расположенные

Рис. 176

Рис. 177

под секущей плоскостью, ограничены контурными линиями и не заштрихованы.

На рис. 176 выполнен профильный разрез на месте вида слева в проекционной связи с главным видом. Секущая плоскость является профильной плоскостью симметрии предмета, поэтому разрез не обозначается.

На рис. 177 выполнен вертикальный разрез «А — А», полученный секущей плоскостью, не параллельной ни фронтальной, ни профильной плоскостям проекций. Такие разрезы можно строить в соответствии с направлением, указанным стрелками (рис. 177), или располагать в любом удобном месте чертежа, а также с поворотом до положения, соответствующего принятому для данного предмета на главном изображении. В этом случае в обозначение разреза добавляется знак O.

Наклонный разрез выполнен на рис. 178. Его можно вычерчивать в

Рис. 178

проекционной связи в соответствии с направлением, указанным стрелками (рис. 178, а), или располагать в любом месте чертежа (рис. 178, б).

На этом же рисунке на главном виде выполнен местный разрез, показывающий сквозные цилиндрические отверстия на основании детали.

Рис. 179

Рис. 180

На рис. 179 на месте главного вида вычерчен сложный фронтальный ступенчатый разрез, выполненный тремя фронтальными параллельными плоскостями. При выполнении ступенчатого разреза все параллельные секущие плоскости мысленно совмещаются в одну, т. е. сложный разрез оформляется как простой. На сложном разрезе переход от одной секущей плоскости к другой не отражается.

При построении ломаных разрезов (рис. 180) одну секущую плоскость располагают параллельно какой-либо основной плоскости проекций, а вторую секущую плоскость поворачивают до совмещения с

Рис. 181

Рис. 182

первой. Вместе с секущей плоскостью поворачивают и расположенную в ней фигуру сечения и разрез выполняют в повернутом положении фигуры сечения.

Соединение части вида с частью разреза в одном изображении предмета согласно ГОСТ 2.305—68 допускается. При этом границей между видом и разрезом служит сплошная волнистая линия или тонкая линия с изломом (рис. 181).

Если соединяются половина вида и половина разреза, каждый из которых является фигурой симметричной, то разделяющей их линией служит ось симметрии. На рис. 182 выполнены четыре изображения детали, причем на каждом из них половина вида соединена с половиной соответствующего разреза. На главном виде и виде слева разрез располагают справа от вертикальной оси симметрии, а на видах сверху и снизу — справа от вертикальной или снизу от горизонтальной оси симметрии.

Рис. 183

Рис. 184

Если контурная линия предмета совпадает с осью симметрии (рис. 183), то границу между видом и разрезом указывают волнистой линией, которую проводят так, чтобы сохранить изображение ребра.

Штриховка фигуры сечения, входящей в разрез, должна выполняться согласно ГОСТ 2.306—68. Цветные, черные металлы и их сплавы обозначают в сечении штриховкой сплошными тонкими линиями толщиной от S/3 до S/2, которые проводят параллельно между собой под углом 45° к линиям рамки чертежа (рис. 184, а). Линии штриховки можно наносить с наклоном влево или вправо, но в одну и ту же сторону на всех изображениях одной и той же детали. Если линии штриховки проведены под углом 45° к линиям рамки чертежа, то можно располагать линии штриховки под углом 30° или 60° (рис. 184, б). Расстояние между параллельными линиями штриховки выбирают в пределах от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку.

Неметаллические материалы (пластмассы, резина и др.) обозначаются штриховкой пересекающимися взаимно перпендикулярными линиями (штриховка «в клетку»), наклонными под углом 45° к линиям рамки (рис. 184, в).

Рассмотрим пример. Выполнив фронтальный разрез, половину профильного разреза соединим с половиной вида слева предмета, заданного на рис. 185, а.

Анализируя данное изображение предмета, приходим к выводу, что предмет представляет собой цилиндр с двумя сквозными призматическими горизонтальными и двумя вертикальными внутренними

Рис. 185

отверстиями, из которых одно имеет поверхность правильной шестиугольной призмы, а второе — цилиндрическую поверхность. Нижнее призматическое отверстие пересекает поверхность наружного и внутреннего цилиндра, а верхнее четырехгранное призматическое отверстие пересекает наружную поверхность цилиндра и внутреннюю поверхность шестигранного призматического отверстия.

Фронтальный разрез предмета (рис. 185, б) выполняется фронтальной плоскостью симметрии предмета и вычерчен на месте главного вида, а профильный разрез — профильной плоскостью симметрией предмета, поэтому ни тот, ни другой обозначать не нужно. Вид слева и профильный разрез представляют собой симметричные фигуры, их половины можно было бы разграничить осью симметрии, если бы не изображение ребра шестигранного отверстия, совпадающего с осевой линией. Поэтому отделяем часть вида слева от профильного разреза волнистой линией, изображая большую часть разреза.

Разрезы

Подробности

Категория: Инженерная графика

Автор видеоурока: к.пед.н., доцент кафедры ИГиСАПР Кайгородцева Н.В.

РАЗРЕЗЫ

Если деталь полая или имеет внутреннее устройство в виде отверстий, углублений и т. п., на видах невидимые контуры изображают штриховыми линиями. При сложной внутренней конструкции детали большое количество штриховых линий затрудняет чтение чертежа и нередко ведет к неточному представлению о форме детали. Этого можно избежать, применяя условные изображения — разрезы.

Разрезом называется изображение предмета, полученное при мысленном рассечении его одной или несколькими секущими плоскостями. При этом часть предмета, расположенная между наблюдателем и секущей плоскостью, мысленно удаляется, а на плоскости проекций изображается то, что получается в секущей плоскости (фигура сечения предмета секущей плоскостью) и что расположено за ней.При разрезе внутренние линии контура, изображавшиеся на чертеже штриховыми линиями, становятся видимыми и изображаются сплошными основными линиями.В зависимости от числа секущих плоскостей разрезы разделяются на простые (при одной секущей плоскости) и сложные (при нескольких секущих плоскостях).В зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций разрезы разделяются на горизонтальные, вертикальные и наклонные.Разрезы называются продольными, если секущие плоскости направлены вдоль длины или высоты предмета, и поперечными, если секущие плоскости перпендикулярны длине или высоте предмета.На всех примерах, приведенных ниже, условно принято, что предметы — металлические, и для графического обозначения материала в сечениях детали делается штриховка тонкими линиями с наклоном под углом 45° к линиям рамки чертежа.Штриховка на всех изображениях одной детали выполняется в одном направлении (с правым или левым наклоном).

ПРОСТЫЕ РАЗРЕЗЫ — ВЕРТИКАЛЬНЫЕ И ГОРИЗОНТАЛЬНЫЕ

Вертикальным разрезом называется разрез, образованный секущей плоскостью, перпендикулярной горизонтальной плоскости проекций.Вертикальный разрез называется фронтальным, если секущая плоскость параллельна фронтальной плоскости проекций (рис. 258), и профильным, если секущая плоскость параллельна профильной плоскости проекций (рис. 259).Пример образования фронтального разреза детали дан на рис. 258. Деталь рассечена плоскостью А, параллельной фронтальной плоскости проекций. Часть детали, расположенная перед секущей плоскостью, мысленно удалена, а оставшаяся часть, полностью изображенная на месте главного вида, представляет собой фронтальный разрез детали. Все контурные линии, расположенные в секущей плоскости и за ней, Показаны на разрезе как видимые. Пример образования профильного разреза дан на рис. 259. Деталь рассекается секущей плоскостью параллельной профильной плоскости проекций. Получающийся в этом случае профильный разрез расположен на месте вида слева.Горизонтальными разрезами называются разрезы, образованные секущими плоскостями, параллельными горизонтальной проекции.На рис. 260 деталь рассечена горизонтальной плоскостью Р, параллельной горизонтальной плоскости проекции. Верхняя часть детали мысленно удалена, а оставшаяся нижняя часть спроецирована на горизонтальную плоскость проекции. Горизонтальные, фронтальные и профильные разрезы могут размещаться на месте соответствующих основных видов.

ОБОЗНАЧЕНИЕ РАЗРЕЗОВ

Если секущая плоскость совпадает с плоскостью симметрии предмета в целом и разрез расположен в проекционной связи с видом и не разделен какими-либо другими изображениями, то при выполнении горизонтальных, фронтальных и профильных разрезов положение секущей плоскости на чертеже не отмечается и разрез надписью не сопровождается (см. рис. 258, 259 и 260).

В остальных случаях положение секущей плоскости указывают на чертеже разомкнутой линией и стрелками, указывающими направление взгляда, а над разрезом выполняется соответствующая надпись, указывающая секущую плоскость, примененную для получения этого разреза.На рис. 261 выполнены два вертикальных разреза: фронтальный (А—А) (рис. 261, а) и профильный Б) (рис. 261, в), секущие плоскости которых не совпадают с плоскостями симметрии детали в целом. Поэтому на чертеже указано положение секущих плоскостей и соответствующие им разрезы сопровождаются надписями.Штрихи разомкнутой линии не должны пересекать контур изображения. На штрихах линии сечения перпендикулярно к ним ставят стрелки, указывающие направление взгляда. Стрелки наносят на расстоянии 2— 3 мм от внешнего конца штриха линии сечения.

Размеры стрелки показаны на рис. 262.Около каждой стрелки наносится одна и та же прописная буква русского алфавита.Надпись над разрезом подчеркивается сплошной тонкой линией и содержит две буквы, которыми обозначена секущая плоскость, написанные через тире (рис. 261, б).На одном изображении допускается соединять часть вида и часть разреза. Линии невидимого контура на соединяемых частях вида и разреза обычно не показываются.

Если вид и разрез представляют собой симметричные фигуры (рис. 263), то можно соединить половину вида и половину разреза, разделяя их штрихпунктирной тонкой линией, являющейся осью симметрии.

Часть разреза располагают справа (рис. 263, а) или снизу от оси симметрии (рис. 263,б), разделяющейчасть вида с частью разреза.

При соединении симметричных частей вида и разреза, если с осью симметрии совпадает проекция какой-либо линии, например ребра (рис. 264), то вид от разреза отделяется сплошной волнистой линией, проводимой левее (рис. 264, а) или правее (рис. 264, б) оси симметрии.При соединении на одном изображении вида и разреза, представляющих несимметричные фигуры, часть вида от части разреза отделяется сплошной волнистой линией (рис. 264, в).Вертикальные разрезы, приведенные на рис. 258 и 259, получены в результате применения секущих плоскостей, параллельных либо фронтальной, либо профильной плоскостям проекций. На практике встречаются случаи, когда вертикальный разрез выполняется секущей плоскостью, не параллельной ни фронтальной. ни профильной плоскостям проекций (рис. 265), в этом случае разрез строится и располагается в соответствии с направлением взгляда, указанным стрелками на линии сечения.

Допускается поворот разреза до положения, соответствующего положению, принятому для предмета на главном изображении (рис. 265). В этом случае к надписи над разрезом должно быть добавлено слово«повернуто».

НАКЛОННЫЙ РАЗРЕЗ

Если деталь имеет наклонно расположенные полые элементы, применяют наклонный разрез.Наклонным разрезом называют разрез плоскостью, которая составляет с горизонтальной плоскостью проекций угол, отличный от прямого. Наклонный разрез проецируют на дополнительную плоскость, параллельную секущей, совмещая ее с плоскостью чертежа.Пример наклонного разреза приведен на рис. 266. Положение секущей плоскости отмечается линией сечения со стрелками, указывающими направление взгляда.Наклонные разрезы должны располагаться в соответствии с направлением взгляда, указанного стрелками на линии сечения (рис. 266, б). Допускается располагать наклонные разрезы на любом месте поля чертежа (рис. 267) вне проекционной связи с видом, но с учетом направления взгляда. При необходимости наклонные разрезы могут располагаться с поворотом (разрез А—А на рис. 267).

МЕСТНЫЕ РАЗРЕЗЫ

Если требуется выяснить конструкцию изделия лишь в отдельном ограниченном месте, можно применить разрез, называемый местным. Линия, ограничивающая местный разрез, выполняется сплошной волнистой линией.

На рис. 268, а выполнены примеры местных разрезов, благодаря которым выявляется форма некоторых элементов детали.Если местный разрез выполняется на части предмета, представляющей собой тело вращения (рис. 268, б) и, следовательно, изображенной с осевой линией, то местный разрез с видом могут разделяться этой осевой линией.

СЛОЖНЫЕ РАЗРЕЗЫ — СТУПЕНЧАТЫЕ И ЛОМАНЫЕ

Кроме простых разрезов, когда применяется одна плоскость, употребляются разрезы сложные при двух и более секущих плоскостях.Сложные разрезы разделяются на ступенчатые и ломаные.Сложный разрез, образованный двумя и более секущими параллельными плоскостями, называется ступенчатым. Ступенчатые разрезы могут быть горизонтальными, фронтальными и профильными.

Пример ступенчатого горизонтального разреза показан на рис. 269, а. Две секущие плоскости расположены параллельно горизонтальной плоскости проекции. Чертеж детали с таким разрезом представлен на рис. 269, б. Направление секущих плоскостей указано разомкнутыми линиями (линиями сечения). У начального и конечного штрихов линии сечения имеются стрелки с одной и той же буквой. Линия сечения имеет также перегибы, показывающие места перехода от одной секущей плоскости к другой. Перегибы линии сечения выполняются той же толщины, как и штрихи разомкнутой линии. Стрелки указывают направление взгляда.При выполнении ступенчатого разреза секущие плоскости совмещают в одну плоскость, и ступенчатый разрез оформляется как простой. Линии, разделяющие два сечения друг от друга в местах перегибов на ступенчатом разрезе, не указываются.

На рис. 270, а показан пример фронтального ступенчатого разреза, выполненного тремя секущими плоскостями, положение которых отмечено на виде сверху ступенчатой линией сечения (рис. 270, в).Допускается сложные разрезы располагать вне проекционной связи с другими изображениями (рис. 270, б).Профильные ступенчатые разрезы выполняются аналогично.

Ломаные разрезы — это разрезы, полученные при сечении предмета не параллельными, а пересекающимися плоскостями (рис. 271). В этом случае одна секущая плоскость условно повертывается около линии пересечения секущих плоскостей до совмещения с другой секущей плоскостью, параллельной какой-либо из основных плоскостей проекций, т. е. ломаный разрез размещается на месте соответствующего вида.На рис. 271 рычаг рассечен двумя пересекающимися секущими плоскостями, одна из которых является фронтальной плоскостью. Секущая плоскость, расположенная левее, мысленно поворачивается вокруг линии пересечения секущих плоскостей до совмещения с фронтальной секущей плоскостью. Вместе с секущей плоскостью поворачивается расположенная в ней фигура сечения детали. На виде спереди дано изображение рассеченной детали после выполнения указанного поворота. На рис. 271 для наглядности нанесены линии связи и положение части детали после поворота. Эти построения на чертеже не показывают.

Ломаный разрез может быть получен при сечении тремя пересекающимися плоскостями (рис. 272).При выполнении ломаного разреза, когда одна секущая плоскость поворачивается до совмещения с другой, элементы предмета, расположенные за ней, не поворачиваются: они изображаются так, как они проецируются на соответствующую плоскость проекций при условии, что разрез не выполняется. Выступ Б (рис. 273, а), находящийся за поворачиваемой секущей плоскостью, в повороте не участвует: его изображения выполняются на чертеже в проекционной связи.Исключением из этого правила могут быть случаи, когда элементы предмета расположены симметрично относительно поворачиваемой секущей плоскости. В этих случаях выполняется поворот таких элементов предмета вместе с секущей плоскостью. Рычаг (рис. 273, б) имеет два ушка, расположенные симметрично относительно секущей плоскости. Ушко поворачивается вместе с секущей плоскостью при ее совмещении с профильной плоскостью.

Направление поворота секущей плоскости может не совпадать с направлением взгляда (рис. 273, в).

Разделы

Уроки по теме

Рекомендуем

Мой первый чертеж. Часть третья. Простой разрез детали

Автор: Moroz

Дата: 2011-10-07

    Этот урок хоть и является заключительной главой триплекса "Мой первый чертеж", но его вполне можно рассматривать как самостоятельную статью "Как построить простой разрез детали". В этом уроке я обещал вам довести до правильного вида чертеж детали, изображенной на картинке слева. Но в паузе между написаниями статей я решил, что нужно хотя бы на один элемент усложнить нашу учебную деталь. В итоге было решено сделать в ней дополнительную расточку диаметром 50мм на глубину 5мм. Получилась вот такая деталь:

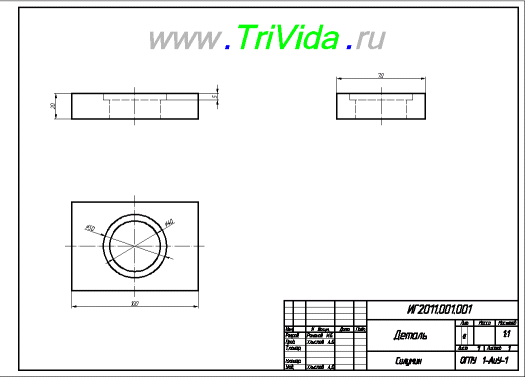

    Чертеж детали в упрощенном виде должен был бы выглядеть вот так:

    Но мы договорились, что будем делать все по-серьезному, как положено. А положено такую деталь чертить с разрезом. А что такое разрез? Разрез, это специальный прием в черчении, позволяющий конструктору показать внутреннюю конструкцию детали, если таковая имеется. Это как раз наш случай: у нас не просто кирпичик, он у нас со сквозным отверстием, да еще и с расточкой. Наш пример простой, и достаточно в данном случае выполнить простой разрез детали, плоскость которого совпадает с осью детали. Так что же мы должны показать в разрезе? Рассмотрим на примере продольного разреза. Давайте представим себе, что мы взяли нож\ножевку\болгарку и разрезали деталь ровно по продольной оси. При этом мы получим две половинки:

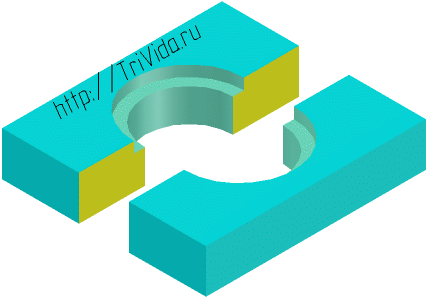

    Показывая разрез нужно начертить все то, что мы видим за плоскостью разреза, то есть в нашем случае - все, что находится за осевой линией. Поэтому отбросим ту половинку, что оказалась ближе к нам, и внимательно посмотрим на оставшуюся часть. Наша задача - перечертить фигуру, полученную в плоскости разреза, а так же все то, что мы видим за плоскостью разреза. В результате, на месте нашего главного вида должен получиться вот такой разрез:

    Как вы видите, получившийся разрез очень сильно напоминает прежний главный вид, на котором были пунктирными линиями показаны невидимые контуры детали. Штриховкой мы показываем те поверхности, на которые пришелся распил. Расстояние между штрихами не принципиально - оно должно гармонировать с размером чертежа и изображением детали. Угол наклона штриховки может быть разным, но как правило - 45°. Гораздо важнее другое: использовать аккуратную тонкую линию, выдерживать одинаковое расстояние между штрихами и наклон. Причем они должны быть одинаковыми на всех видах этой детали, на которых будут показаны разрезы.

    Рисовать наглядное распиливание этой детали вдоль другой оси я не стану, так как там уже ничего нового не будет, поскольку формы нашей детали достаточно просты. Но результат поперечного разреза я покажу:

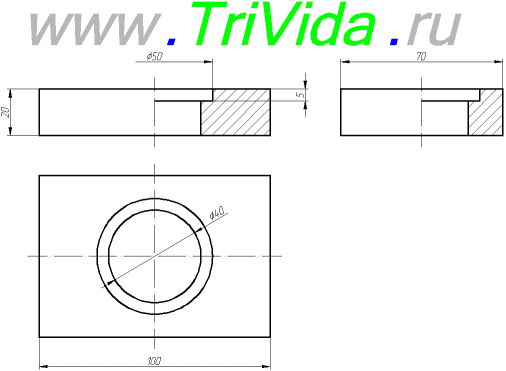

    Но теперь мы ни на виде спереди, ни на виде слева не видим, как выглядит деталь снаружи. Для того, чтобы не плодить лишние виды, для симметричных деталей придуман такой прием: на изображении совмещают пол вида и пол разреза. Слева от осевой линии - вид (внешний), а справа - разрез. Вот как это будет выглядеть в нашем случае:

    В принципе, на этом можно закончить. Но я хотел бы еще обратить ваше внимание на использованный мною способ обозначения размера диаметра 50мм. Я перенес его с вида, на котором видна окружность на главный вид, а так как левой границы отверстия нет (слева от оси у нас вид, а не разрез) - то я просто лишь слегка завел размерную линию за ось симметрии, и вторую выносную линию чертить не стал.

    Вот теперь точно все. Мы получили полноценный чертеж детали в трех видах. Не забыли выполнить простые разрезы детали.

Просмотров: 83417

Вы можете сказать "спасибо!" автору статьи:

пройдите по любой из рекламных ссылок в левой колонке, этим вы поддержите проект "White Bird. Чертежи Студентам"

или

или запишите наш телефон и расскажите о нас своим друзьям - кто-то наверняка ищет способ выполнить чертежи

или создайте у себя на страничке или в блоге заметку про наши уроки - и кто-то еще сможет освоить черчение.

А вот это - не реклама. Это напоминание, что каждый из нас может сделать. Если хотите - это просьба. Мы действительно им нужны:

Все очень понятно Спасибо.

Спасибо намного понятней чем на лекции в уневере

Smak, Татьяна, благодарю вас за ваше мнение! Значит можно продолжать делиться знаниями, если это действительно приносит пользу. Удачи!

супер и конкретно спасибо

Если малая грань - это вид спереди, то секущая плоскость будет линией, совпадающей с осевой и штриховать ведь не надо ничего. Я не понимаю.

Вы немного путаете: если секущая плоскость совпадает с осевой линией, то не нужны обозначения разреза (толстая разорванная линия, стрелки и обозначение типа А-А). А штриховка очень даже нужна. Удачи в учебе!

здравствуйте!!! я хотела спросить что если этот деталь изображено на картинке??? что мне делать чтобы начертить простой разрез этого рисунка?? Чертить сначала этот рисунок??

Если честно, то не до конца понимаю ваш вопрос. Если речь идет о повторении чертежа из моего урока, то объемную деталь перерисовывать или перечерчивать не нужно. А если у вас есть какое-то задание, на котором нарисована деталь в двух видах и нужно построить третий вид, то в этом случае можно говорить о том, что первые два вида почти без изменений будут присутствовать в вашем конечном чертеже. Если чертить их в тонких линиях, то стереть лишние труда не составит.Если же в вашей домашней работе задана деталь в виде объемной картинки, то вам нужно сделать шаги, аналогичные тем, что описаны в данной статье (перечерчивать исходную объемную деталь не нужно). Не уверен, что мы друг друга поняли, но я старался.

Скажите,а как конкретно находится разрез для вида СЛЕВА.я вот этот момент не понял

Чертежи, разводка печатных плат, компоновка блоков, стоек. 3D модели - любая сложность. Детализация. Схемы электрические. Чертежи сварочных конструкций. Выполнение чертежей в конструкторских программах. Перевод чертежей с бумаги в электронный вид. Оформление по ГОСТ и ЕСКД.
ALTIUMDesigner
Компас
SolidWorks
P-Cad
Быстро , качественно
8905XXXXXXX
8960XXXXXXX
ICQ 4XXXXXXX
ВОРОНЕЖ

Господа... Ну ведь есть же такие вещи, как обмен ссылками... Цивилизованнее как-то подходить к вопросам собственного имиджа и не приворовывать рекламой на чужих ресурсах. Неужели так трудно создать хотя бы одну страничку? Можно конечно и дальше биться о стенку. Но непродуктивно.

спасибо большое за наглядный урок. Подскажите, пожалуйста, у меня в задании 2 проекции детали, надо сделать простой разрез, вопрос такой - надо посечь деталь по оси полностью или достаточно 1/4, заранее спасибо

Спасибо за труд - не закрыть, прочесть и понять:)
В вашем случае в е зависит от того, симметрична ли деталь в каждом конкретном виде. Если симметрична, то делаем половину вида и половину разреза. (Или, как вы выразились, четверть )

Чертежи для студентов
http://самыйлучшийсайточерчениитривидару

Олег, сделайте выгодное предложение! Может я соглашусь на рекламу вашего ресурса. И не буду исправлять ваши комментарии.

Извините, а как понять какой разрез я должна выполнить на чертеже !? Я сама должна решить?
Ксения, часто в первых учебных заданиях сразу указывают, какие именно разрезы необходимо сделать. Но не всегда. И тогда вы сами должны, будучи в роли инженера-коструктора, определить, какие именно разрезы необходимо выполнить, чтобы полностью и однозначно показать внутренние формы детали (и при этом - не во вред видам внешних форм)

Спасибо. Преподавателям дистанционной формы неплохо было бы у вас поучиться писать методички для заочников! Все очень понятно!
